Jule UJ99-2815B (R7) - Konstruktion

Das Video zum Jule Rover Nummer 7


Zu kaufen gibts den Jule UJ-2815B auf Gearbest.

Das Basisfahrzeug, der Jule UJ99-2815B

Jule UJ99-2815B RC Modellauto
Abbildung 1:
Rover Nummer 7 basiert auf einem kommerziellen Modellauto, dem Jule UJ99-2815B. Die Abmessungen betragen etwa 22x15x10cm bei einem Fahrzeuggewicht von 430g. Nur die beiden durch eine starre Achse verbundenen Hinterräder des Fahrzeugs sind angetrieben, womit die Geländegängigkeit eingeschränkt ist. Die Fernsteuerung im Pistolengriff-Design benötigt 2 Batterien oder Akkus vom Typ AA, die nicht im Lieferumfang enthalten sind. Die Fahrzeugbatterie ist ein Nickel-Cadmium-Akku mit 4.8V Nennspannung und einer Kapazität von 700mAh, womit eine Fahrzeit von etwa 10-15 Minuten erreicht wird. Geladen wird der Fahrzeugakku über das beiliegende USB-Kabel, die Ladezeit beträgt etwa 3 Stunden.

Umrüstung zum Rover R7

Teileliste:
Bauteil Anzahl Bemerkung
Jule UJ99-2815B 1 Basisfahrzeug
Raspberry Pi Model 3 1 Zentralcomputer, Pi Zero WLAN ebenfalls möglich
Raspberry Kamera Modul 1
Micro SD-Karte 8GB 1 4GB reichen ebenfalls
Kabel mit Steckern Raspberry Pi 1 30cm, Buchse/Buchse
L298N doppelte H-Brücke 1 alternativ, anstelle der Originalplatine
DC/DC Wandler 1 Spannungsversorgung Raspberry Pi
Ladegerät 1 Für AA NiMH Akkus
NiMH Akkus 2400mAh 4 Mindestens 4 AA Akkus
LED Modul 2 Mindestens 2 Stück
Kann direkt mit Raspberry Pi verbunden werden, Verstärker auf Platine.
LEDs 8 Mindestens 2 Stück
Es werden Transistoren zur Verstärkung benötigt
Wird nicht benötigt, wenn LED-Module verwendet werden.
Transistor N-Kanal MOSFET 2N7000 2 Verstärker fü LED Beleuchtung
Wird nicht benötigt, wenn LED-Module verwendet werden.


Jule UJ99-2815B
Abbildung 2:
Für die Umrüstung habe ich einen Raspberry Pi 3, ein zugehöriges Kameramodul und einen Gleichspannungswandler benötigt. Die Komponenten habe ich für erste Testfahrten mittels Hartfaserplatten befestigt.
Jule UJ99-2815B Montage
Abbildung 3:
Eleganter sieht die Lösung aus, wenn ein 3D-Drucker verwendet wird.
Jule UJ99-2815B Karosserie
Abbildung 4:
Eine Karosserie, die vor Regen schützt, ist ebenfalls anzuraten, wenn das Fahrzeug auf Außeneinsätze geschickt wird. Ich habe auch hierfür einen 3D-Drucker verwendet - das kastenförmige Design bietet Platz für Aufkleber oder Beschriftungen.

Elektronik

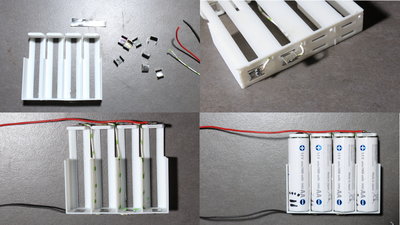

Jule UJ99-2815B Batteriehalter
Abbildung 5:
Die Fahrzeugbatterie habe ich durch 4 Nickelmetallhydrid Akkus der Standardgröße AA mit einer Kapazität von 1900mAh ersetzt. Für den Batteriehalter habe ich erneut einen 3D-Drucker angeworfen, da handelsübliche Batteriehalter zu groß sind. Die 4 Akkus passen gerade so in die Box im Fahrzeugboden.
Beim Verlöten der Kontakte (Streifen Dosenblech), dieser erst nach dem Anlöten der Kabel zusammenbiegen, da ansonsten das Plastik schmilzt.
Die Batterien sind so einzulegen, dass alle Pluspole nach oben zeigen (rechts unten)! Die Kontakte sind entsprechend mit Leitungen verbunden (links unten).
Jule UJ99-2815B Pinnbelegung H-Brücken
Abbildung 6:
Wie im Video gezeigt, sind die Pins 2 und 3 die Eingänge der H-Brücken. Die Lenkung wird von dem Chip links unten in der Abbildung angesteuert, der Fahrmotor von den restlichen 3 H-Brücken, die parallel geschaltet sind. Der originale Microcontroller (großer Chip auf der Platine) arbeitet wie der Raspberry Pi mit einem Logik-Level von 3.3V.
Jule UJ99-2815B Entfernen Microcontroller
Abbildung 7:
Der Mikrocontroller muss unbedingt von der Platine entfernt werden, da dieser ansonsten gegen den Raspberry Pi arbeitet und somit dessen GPIOs zerstören kann! Nach dem Entfernen unbedingt kontrollieren, ob dabei keine Lötbrücken entstanden sind.
Beim Anlöten der Drähte zu den GPIOs muss ebenfalls unbedingt darauf geachtet werden, dass keine unerwünschte Lötbrücke entsteht. Das kann mit einem Multimeter in der Einstellung als Durchgangsprüfer getestet werden - nirgends darf eine leitende Verbindung zwischen den Lötstellen und den benachbarten Pins existieren!
1 Kiloohm-Widerstände unter Schrumpfschlauch schützen den Raspberry Pi für den Fall, dass beim Löten dennoch etwas schiefgelaufen sein sollte.
Etwas Heisskleber an den Kabeln verhindert, dass die Lötstellen abgerissen werden.
Jule UJ99-2815B Gleichspannungswandler
Abbildung 8:
Während die H-Brücken direkt mit der Batterie verbunden bleiben, muss für den Raspberry Pi ein Gleichspannungswandler Verwendung finden.
Die Ausgangsspannung des von mir verwendeten Modells ist einstellbar und muss vor dem Verbinden mit dem Raspberry Pi auf 5V justiert werden!
Jule UJ99-2815B Spannungsteiler
Abbildung 9:
Die Entladeschlussspannung des originalen Nickel-Cadmium-Akkus liegt bei 3.6V. Als Sensor kommt ein Spannungsteiler bestehend aus 3 konstanten Widerständen und zwei Potentiometern zum Einsatz. Dieser ist mit 3 GPIOS verbunden, die als Eingänge mit deaktivierten pullup oder pulldown Widerständen geschaltet sind.
Jule UJ99-2815B Funktionsweise Spannungsteiler
Abbildung 10:
Die Batteriespannung wird durch den Spannungsteiler unterteilt. Dabei liegt an Messpunkt (3) die höchste Spannung an. Fällt die Spannung an diesem Punkt unter einen vorgegebenen Wert, so wird R7 abgeschaltet, um Tiefentladung des Akkus zu vermeiden.
Die GPIOs des Raspberry Pi können nur digitale Signale verarbeiten, wobei der Zustand von HIGH auf LOW wechselt, wenn die Spannung am GPIO unter 1.17V fällt, wie im Kapitel zu Physical Computing gezeigt. Der Spannungsteiler muss mit den Potentiometern so eingestellt werden, dass diese 1.17V an Punkt (3) anliegen, wenn die Entladeschlussspannung des Akkus erreicht ist. Für den originalen Nickel-Cadmium Akku liegt die Entladeschlussspannung bei 0.9V pro Zelle, also bei 4x0.9V=3.6V. Als Sicherheitsreserve gehe ich von 4V Minimalspannung aus. Per Dreisatz kann die Umrechnung erfolgen. Liegt die aktuelle Akkuspannung bei 4.7V, so muss an Punkt (3) eine Spannung von 1.17Vx4.7V/4.0V=1.37V anliegen.
Ich habe R7 auf Standard Nickel-Metallhydrid Akkus umgerüstet, für die eine Entladeschlussspannung von 1V pro Zelle, also 4x1V=4V gilt. Rechnet man auch hier mit einer Sicherheitsreserve von 4.4V, so ergibt sich bei einer Batteriespannung von 4.8V eine Spannung am Messpunkt von 1.17Vx4.8V/4.4V=1.28V.
Für die Messung müssen alle drei Messpunkte von den GPIOs des Raspberry Pi getrennt werden, da ansonsten die Messwerte verfälscht werden! Alternativ kann auch der Raspberry Pi eingeschaltet und die Pullup- bzw. Pulldown-Widerstände per Software deaktiviert werden.
Jule UJ99-2815B Schaltplan Originalplatine
Abbildung 11:
Schaltplan unter Verwendung der originalen Elektronikplatine des Fahrzeugs.
Jule UJ99-2815B Schaltplan L298N H-Brücke
Abbildung 12:
Schaltplan unter Verwendung einer H-Brücke mit L298N Chipsatz.

Software/Downloads

Die Software von R7 ist noch in einem experimentellen Stadium. Die automatische Abschaltung bei Erreichen der Entladeschlussspannung ist noch nicht implementiert. Die Software basiert auf Raspbian Lite - den Download dieser Linux-Distribution inklusive Installationsanleitung gibt's auf der Seite der Raspberry Foundation. Verwendet eine Neuinstallation von Raspbian Lite!
Wie - aufbauend auf Raspbian Lite - die Software von R7 zu installieren ist, steht in dem Download-Paket von R7, in dem auch die Schaltpläne und die 3D-Dateien enthalten sind.

Testfahrten

Die 1900mAh Akkus von R7 erlauben eine Fahrzeit von bis zu 2 Stunden, der Rover ist somit nicht ständig im Einsatz. Ist demnächst ein Einsatz von R7 geplant, so erscheint im RoboSpatium sowie im R7 Kontrollzentrum ein Countdown im Meldefenster.

Per Tweet werdet ihr über einen Start von R7 informiert, wenn ihr mir unter @RoboSpatium folgt.
